ETP-HYLOC



　　ETP-HYLOC是一种非常坚固的液压机械连接器，非常适合重型加工设备，例如轧钢和恶劣的工作环境。 它通常用于送入或滚动此类机械的辊子。 与轴连接。 ETP-HYLOC具有安装快速，同心度高，传递扭矩大和径向载荷大的优点。



　　结构



　　ETP-HYLOC是一种液压机械膨胀套筒。 它的结构是将可移动的锥形活塞封闭在双层钢衬套中。 法兰在径向和轴向上具有三个螺纹接口，分别标记为(ON，P和OFF)，液压泵软管可以根据设备的设计结构径向或轴向连接，可以使用液压泵 用于安装和拆卸。



　　工作原理



　　当活塞在液压泵的推动下在套筒中移动时，套筒使轴和轮毂均匀地膨胀，从而将其紧密连接。 拆卸时，活塞沿相反方向移动以将其分开。 活塞的外表面设有小螺纹槽。 当活塞运动时，少量的液压油可以通过螺纹槽流到活塞与套筒内壁之间的接触表面，这使活塞的运动更加顺畅。



　　性能特征：



　　可传递的扭矩大，可通过改变安装压力来改变可传递的扭矩。



　　即使在很小的操作空间中，也可以快速安装/拆卸。 即使使用大轴径的泵来组装和拆卸泵，时间也可以缩短到一分钟。



　　组装和拆卸



　　时，可以对轮毂进行微调。



　　多次使用后，它仍然保持高度的同心度。



　　大径向承载能力



　　用螺丝将轮毂与膨胀套连接。 内套在液压的作用下向内均匀膨胀，从而牢固地将轴牢牢固定。 释放压力后，它恢复到原始大小，这时很容易沿轴将其移动到新位置，然后对其加压。



　　因为该产品基于独特的液压原理，所以结构简单而坚固，因此具有许多优点：



　　高抗扭强度



　　可以传递轴向力和扭矩[ h]易于安装(设备)，因为它足以为螺钉留出一些空间。



　　在使用过程中不受操作温度的影响。



　　加压过程中无轴向运动



　　无泄漏

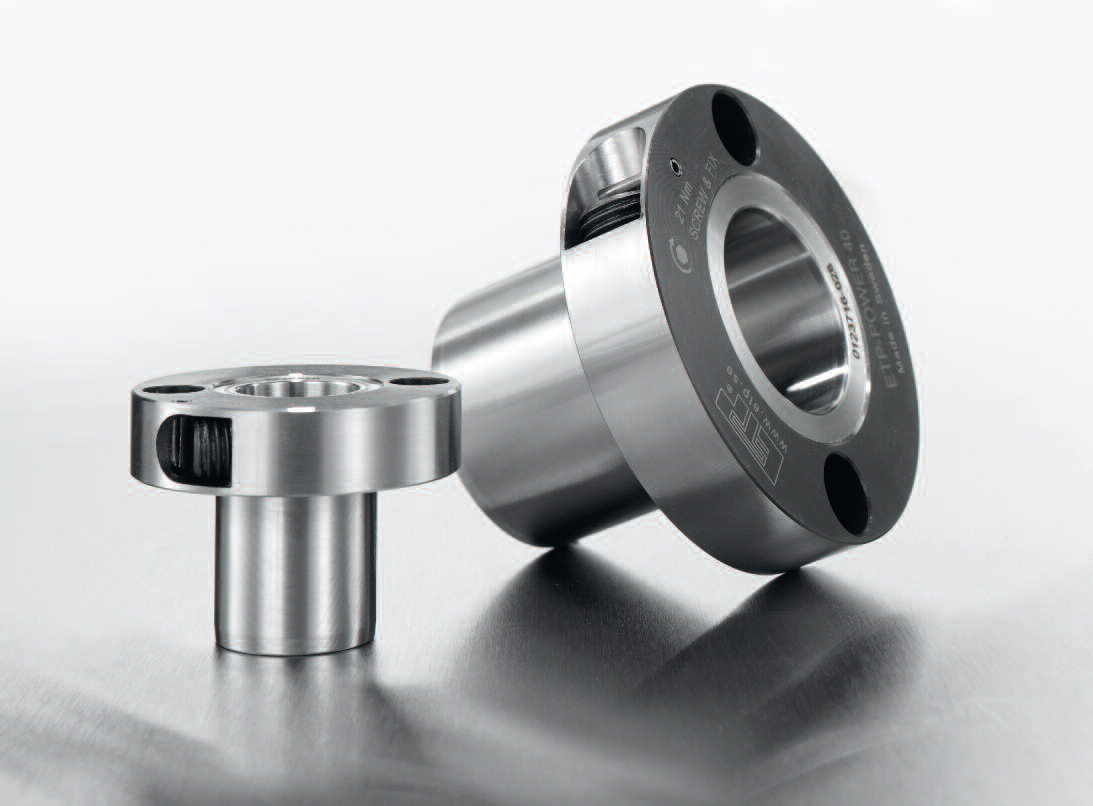

　　ETP-EXPRESS R



　　ETP-EXPRESS R液压膨胀套结构：



　　ETP-EXPRESS R是由淬火钢制成的双层轴套，并填充有一定量的液压介质和液压膨胀 套筒由法兰组成。 法兰上有一个螺钉和一个带密封圈的活塞，以保持一定的液压压力。



　　ETP-EXPRESS R液压膨胀套筒的工作原理：



　　拧紧液压螺丝时，双层套筒将朝着轴和轮毂均匀膨胀，从而将它们牢固地连接在一起。 松开液压螺丝后，ETP-EXPRESS恢复到其原始尺寸，因此可以迅速将它们分开。



　　ETP-EXPRESS R液压膨胀套筒的性能特点：



　　拆装非常快，只需要操作一个螺丝即可。



　　从径向方向操作螺钉，节省轴向空间



　　自身结构的尺寸很小



　　定位精度高，安装过程中没有轴向位移



　　同轴度高， 并且可以在多次使用后得到维护原始同轴度
